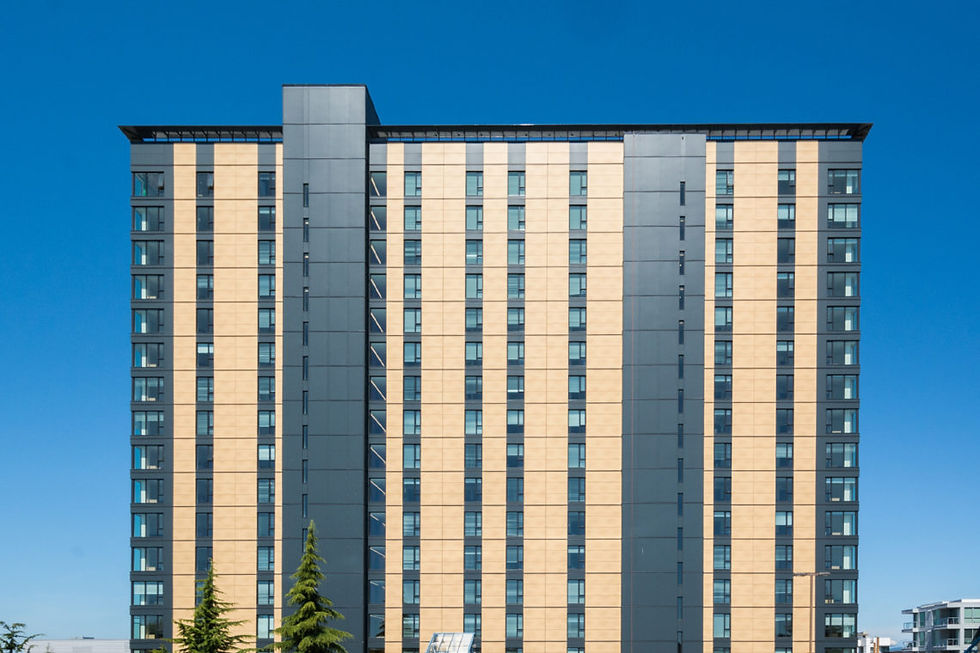

brock commons tallwood house
FICHA TÉCNICA
ANO: 2015-2017
LOCALIZAÇÃO: Vancouver, Canadá
FUNÇÃO: Residência Estudantil
ÁREA: 15.120 metros quadrados
ALTURA: 53 metros, com 18 pavimentos
ESCRITÓRIO DE ARQUITETURA: Acton Ostry Architects
EMPREENDEDOR: Univerdidade Da Colúmbia Britânica
PROJETO ESTRUTURAL: Fast + Epp
CONSTRUTORA: Tall Wood Building Demonstration Initiative
CUSTO: $51,5 milhões
ACTON OSTRY ARCHITECTS
"Praticamos arquitetura de maneira sustentável. Nosso foco é fornecer pesquisa aprofundada, análise rigorosa, design inovador e métodos de controle de custos necessários para alcançar edifícios com responsabilidade fiscal, durabilidade e sustentabilidade."
LOCALIZAÇÃO

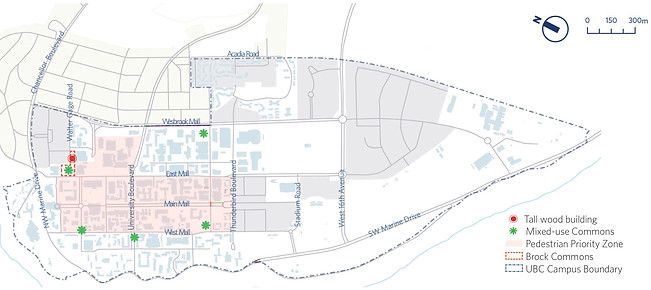

IMPLANTAÇÃO
Brock Commons é um dos cinco complexos habitacionais planejado para o campus de Vancouver. Esses complexos fornecem moradia para os alunos enquanto atuam como acadêmicos e recreativos centros para a comunidade do campus.
Edifício Tall Wood
Commons de uso misto
Zona prioritária de pedestres
Brock Commons
Limite do Campus UBC
vancouver.housing.ubc.ca
vancouver.housing.ubc.ca
Podemos encontrar duas entradas principais, uma das entradas é destinada aos alunos do primeiro ano que frequentam o Tallwood Collegium.
Este é um dos espaços flexíveis do campus que tem como objectivo facilitar a transição para a vida universitária, funcionando como um clube. Este espaço é caracterizado por ser um longo salão aberto totalmente envidraçado e com um cozinha central numa ilha de grandes dimensões. Tendo ainda uma lareira de dois lados que segmenta o espaço.
A segunda entrada é para os moradores e permite a circulação por vários espaços do edifício, como a lavanderia, salas de reunião e lounge.
vancouver.housing.ubc.ca
PROCESSO DE DESIGN
O design do edifício é caracterizado por formar uma silhueta esbelta e retilínea. A equipe de design e equipe de construção trabalharam jutas desde o início com o intuito de se integrarem e encontrarem soluções para se obter o mais alto edifício em madeira do mundo.
Elevação Leste
Elevação Sul
inhabitat.com
Desenvolvimento de design
Preparação de documentos para a construção
Licitação e contratação
Construção e Comissionamento
Ocupação
Design Integrado Oficina
Código de construção & Alt. Soluções Aprovação
Madeiras & Sistemas Licença de construção
O processo de design começou em novembro de 2014 e foi concluído em Outubro 2015. 4,5 meses de projeto esquemático, 3 meses de desenvolvimento de design e 5 meses de documentação de construção.
Estratégias de design foram utilizadas para o desafio de desenvolver um novo tipo de edifício para os estudantes:
-
Usando a residência estudantil concluída, Ponderosa Commons Fase II, como referência.
-
Definindo parâmetros de projeto e diretrizes para decisões de design.
-
Realizando um workshop de design integrado com foco em analisar estruturas em termos de custo, construtibilidade e impacto do sistema de engenharia.
-
Utilizando o modelo virtual para visualização detalhada, tomada de decisão, planejamento e revisão de construtibilidade.
-
Construindo um mockup em escala real para testar e validar viabilidade e construtibilidade dos principais elementos de construção e materiais.
-
Envolvendo autoridades de código de construção em todo o processo de design.
vancouversun.com
ESTRUTURA
O edifício possui um sitema estrutual híbrido. A fundação e térreo, bem como os núcleos (que abrigam escadas, elevadores e risers de serviço) são de concreto moldado no local. A estrutura nos níveis 3 a 18 é composta de colunas de madeira em massa e painéis de piso.
A escolha de uma superestrutura maciça de madeira é estimada para resultar em uma construção que é significativamente mais leve do que seu equivalente de concreto.
Conexões e elementos específicos, como a estrutura do telhado, são de aço.
Considerações específicas de design:
1. Capacidade estrutural
2. Volume de madeira serrada
3. Construtibilidade
4. Custo
5. Disponibilidade e origem de produtos
6. Rotas de serviços
Fundação de concreto armado
fundido no local
Componentes de Aço
Componentes de Aço
Fundação de concreto armado
moldado no local
Estrutura do Telhado
A cobertura foi construída com um deck e vigas de aço apoiados em colunas de glulam. A escolha de um telhado de aço foi feita para evitar potenciais problemas com infiltrações e umidade.
Colunas
Os pisos e telhado são suportados por colunas GLT e PSL, dispostas em uma grade medindo 4x2,85 m. Maiores colunas (265x265 mm) nos níveis inferiores e os menores (265x215 mm) nos níveis superiores. Colunas PSL são utilizadas em pontos com cargas mais elevadas no meio das placas de piso entre os níveis 2 e 5.
Projeto da Laje de Piso
As lajes de piso são compostas por painéis CLT, orientadas no eixo ao longo do edifício e instaladas em uma configuração escalonada e para criar um diafragma.
Os painéis têm 169 mm de espessura, 2,85 m de largura e quatro comprimentos diferentes, com até no máximo 12 m de comprimento. Existem 29 painéis por nível e a maioria são exclusivos devido às configurações de aberturas mecânicas, hidráulicas e elétricas pré-cortadas.
Núcleos de Concreto
Os dois núcleos abrigam escadas, poços de elevador e serviços mecânicos. Feito no local, o concreto é reforçado com 450 mm de espessura, fornecendo estrutura e rigidez para resistir aos ventos ou às forças sísmicas no edifício.
Pódio
O pódio de concreto acomoda o edifício ao nível do solo, abriga espaços de serviço e suporta a estrutura de madeira na laje de transferência do segundo nível (600 mm de espessura)
A decisão de construir um pódio de concreto foi impulsionada por uma necessidade de se obter grandes vãos independentes das colunas de madeira, resistência a impactos e para alojar serviços elétricos em espaços incombustíveis.
Fundação
A fundação é composta por bases de concreto armado (2,8x2,8 x0,7 m) com uma parede de concreto e base de tira (600 x 300 mm) no perímetro. Cada núcleo é suportado por uma laje de jangada (1,6 m de espessura) com quatro âncoras no solo e capacidade de força de tensão de 1250 KN.
CONEXÕES ESTRUTURAIS
A estrutura híbrida do Brock Commons inclui vários tipos de conexões: entre a estrutura de madeira, o pódio de concreto, os núcleos, entre outros. As considerações para as conexões incluem:
-
Transferência efetiva de cargas verticais (gravidade) também como cargas de cisalhamento do painel;
-
Função dos painéis de piso como diafragmas e transferência de cargas laterais para os núcleos;
-
Minimizar a transmissão de vibrações em todo o edifício.
-
Assentamento e encolhimento dos elementos de madeira devido ao teor de umidade e carga;
-
Tolerância para fabricação e instalação, e variações dos produtos de madeira;
-
Construtibilidade de montagens, facilidade e velocidade de instalação;
-
Mitigação da infiltração de água, bem como qualquer dano potencial;
-
Monitoramento ao longo prazo do desempenho da conexão;

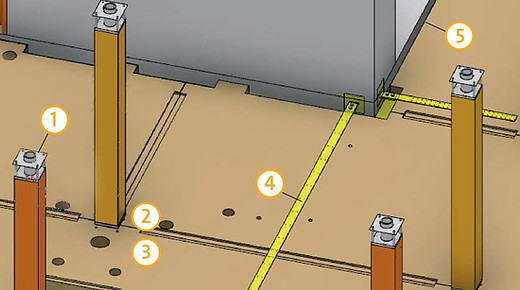

Conexão da Coluna no Piso
1 - Coluna para Conexão com o Telhado de Aço
-
A ligação da coluna à estrutura do telhado é semelhante a conexão de coluna a coluna, as vigas do telhado são apoiadas em um conjunto de aço soldado que é aparafusado no topo das colunas glulam.
-
A montagem foi ajustada para a inclinação do aço da estrutura do telhado.
Deck de Aço
Steel W-Beam
Estrutura Oca de Aço 127x127x6.4
6.4mm Stiffeners
Roscas com Diâmetro de 16mm
To Suit Roof Slope
Chapa de Aço 265x215x10
Coluna de Glulam

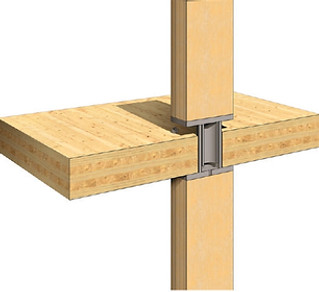

2 - Coluna para o Painél CLT
Chapa de Aço 265x265 ou 265x215 e 29 mm de Espessura, 350W
Painel CLT
Haste Roscada com 16 mm de Diâmetro
HSS Redondo
127x13 THK. STUB 350W
Chapa de Enchimento
12 DIA. Parafusos
4-16Ø Haste Roscada Epoxy para a Coluna Glulam
Furos de Assistência Epoxy
Coluna Glulam
-

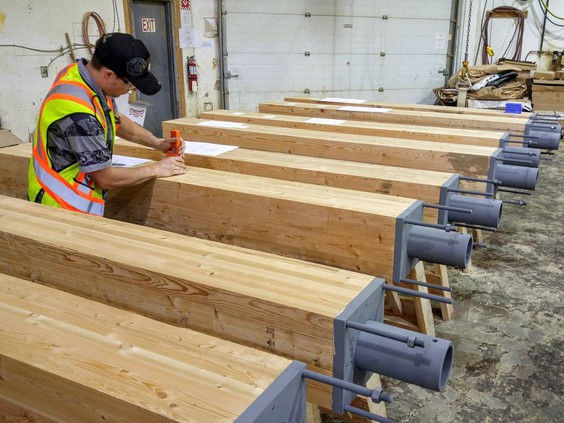

A conexão coluna / painel CLT consiste em seções estruturais ocas de aço redondo (HSS) fixadas a placas de aço conectadas na parte superior e inferior de cada coluna usando hastes roscadas epoxiadas na coluna.
-
O HSS menor na base da coluna se encaixa no maior e outro no topo da coluna.
-
Os painéis CLT são suportados na parte superior da parte inferior colunas, e são aparafusados às placas de aço por quatro hastes roscadas.
-
As conexões transferem cargas verticais diretamente através das colunas.
3 - Coluna para Laje de Concreto
-
A ligação da laje de concreto ao pilar é semelhante ao da coluna com coluna, exceto que a parte inferior a placa é aparafusada à laje de transferência de concreto.
4 - Drag Straps
-
Os Drag Straps são placas de aço (100 mm de largura) aparafusadas na parte superior dos painéis CLT e aparafusado a guias de aço que são soldados às placas embutidas nos núcleos.
-
Os Drag Straps transferem cargas laterais dos pisos para o nucleo. O comprimento, a espessura e o espaçamento da faixa variam dependendo posição dentro da estrutura para acomodar diferentes cargas (espaçamento maior e mais próximo em níveis superiores).
16x140 Haste Roscada Colada na Coluna Glulam
19x 50 dimensão dos buracos
Coluna Glulam
Estrutura Oca de Aço 127Ø x13
19 mm H.D.G. Fundido no lugar com parafusos de âncora e porcas na base
Chapa de Aço 265x265x25
350W
Nuts de Nivelamento
Chapa de Aço 265x265x25
350W
Laje
5 - Aço Ledger
-
CLT é apoiado no núcleo de concreto por ledger de aço ângulo (L203 x 152 x 13 de espessura LLH) soldado a um placa (300 mm de largura) fundida nas paredes do núcleo. A conexão acomoda cisalhamento vertical e horizontal transferir no ponto de conexão.
Parede de Concreto
Chapa de Aço Embutida
Conexão Parafusada
Alça de Aço fixada ao CLT
Cobertura de Concreto
Painél CLT
Steel Ledger com Ângulo soldado em uma placa de aço fundida na parede central
SOLUÇÃO FUNCIONAL
Layout Interior
O programa do Brock Commons foi desenvolvidos para moradia estudantil e serviços de hospedagem para estudantes.
O nível do solo abriga: espaços de estudos ou encontros sociais para os alunos, administração, lavanderia, espaços de armazenamento, salas mecânicas, elétricas e outras salas de serviços. Cada andar residencial tem 16 unidades individuais e 2 unidades compartilhadas (com exceção do 18º andar, que tem um quádruplo e uma sala).
Para minizar infiltrações nos painéis CLT e madeira compensada, foi decidido concentrar as áreas de serviços, posicionar os banheiros e as cozinhas lado a lado no centro da sala, eliminando a tubulação nas demais paredes.
Vista Interior - Térreo
Planta Baixa do Térreo
Planta Baixa Típica
Acústica
Para um bom desempenho do design de interiores, deve-se considerar evitar a transmissão de vibrações e sons perturbadores. Fatores de design que foram inclusos:
-
Aumento do peso e da rigidez dos pisos CLT com cobertura de concreto de 40 mm.
-
Redução da dureza da superfície do piso, instalando carpete, ladrilhos e pisos resilientes nas unidades.
-
Fornecendo um espaço de ar entre os painéis CLT e tetos internos, pela suspensão da placa de gesso e barras.
-
Fornecendo absorção de som através de camadas, espaços de ar e materiais isolantes em divisórias interiores.
O isolamento acústico é projetado para fornecer entre 52 e 54 STC (Classe de Transmissão de Som) para montagens de piso e entre 50 e 62 STC para montagens de paredes.
Quarto da Unidade
Quarto da Unidade
Duas camadas construídas com papel entre o fundo e o concreto
Selante acústico
Parede com aço"Stud' para o isolamento do batente com vão de ar
Spline
Abertura contínua de concreto
Término do chão
Selante acústico
Parte superior de deflexão
Laje CLT
Borda de gesso tipo"X'
Quarto da Unidade
Quarto da Unidade
Parede típica mostrando a resistência ao som entre o piso e o teto na interface do painel CLT

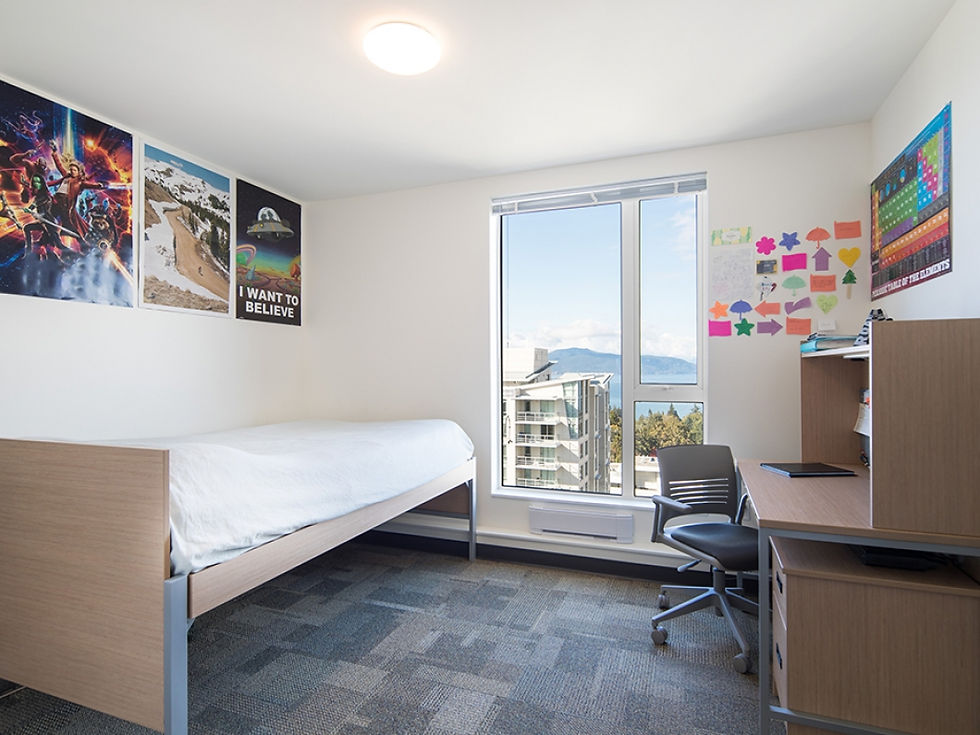

Unidade típica de habitação individual

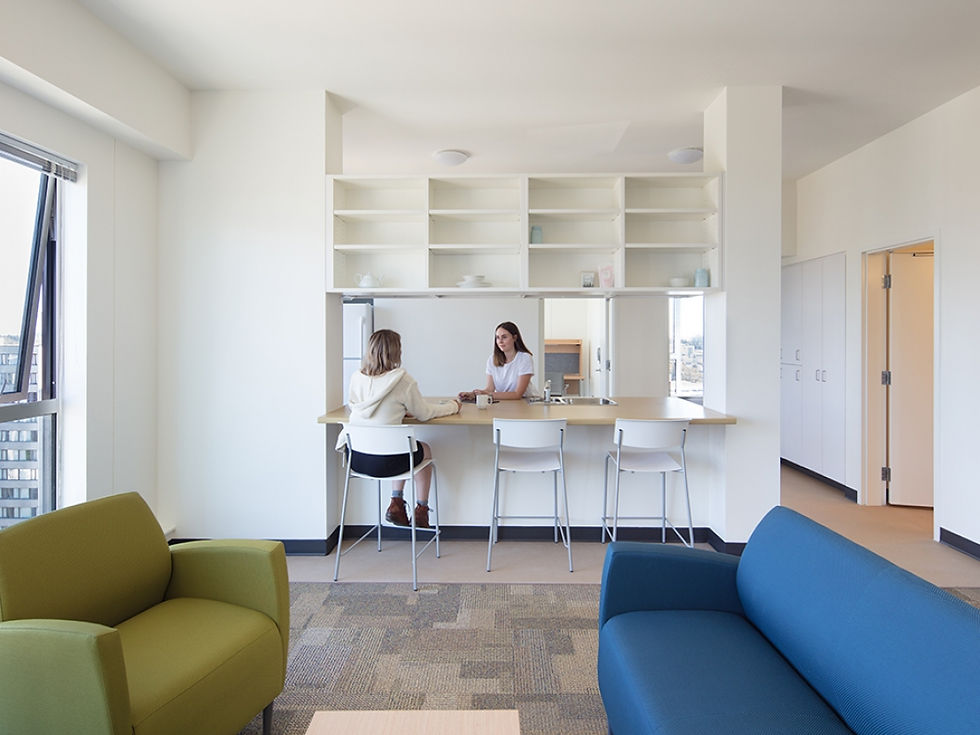

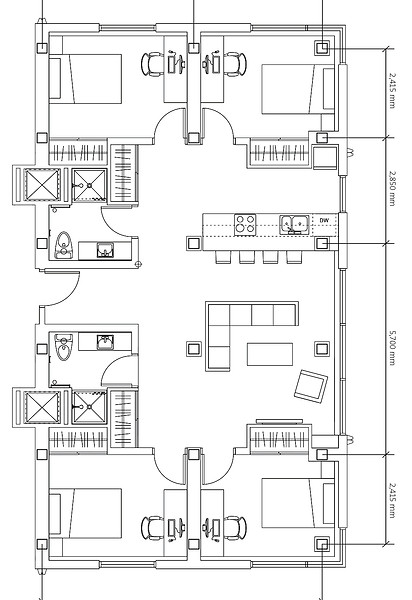

Unidade típica de habitação quádrupla

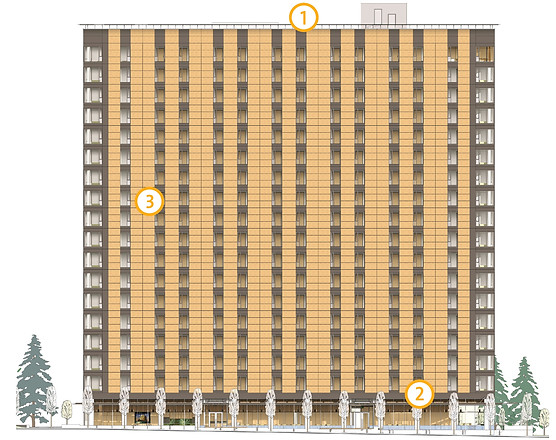

SOLUÇÕES DE FECHAMENTO
O fechamento do edifício é uma combinação de um sistema de parede cortina (nível térreo) e sistema de painel pré-fabricado (níveis 2 a 18), com uma cobertura convencional. O sistema pré-fabricado permite que cada nível seja rapidamente fechado quando a estrutura de madeira é erguida, proporcionando proteção contra chuva, bem como reduzindo o risco de danos. A paleta de cores e estética exterior é semelhante as outras residências estudantis do campus.
Quatro opções de fechamento foram exploradas:
1. Sistema de parede cortina com peças de spandrel com grande isolamento e vidros;
2. Concreto reforçado com fibra de carbono pré-moldado e isolamento de painel sanduíche com janelas pré-instaladas;
3. Sistemas de vigas de madeira com janelas pré-instaladas;
4. Sistema de vigas de aço estruturais com janelas pré-instaladas (a opção selecionada). A decisão se resumiu a custo, peso, facilidade de instalação e desempenho geral.
1 - Telhado
O telhado é uma cobertura tradicional montada com um sistema em deck de metal suportado por vigas de aço.
2 - Fechamento do Pódio
-
O térreo é fechado com o sistema de parede de cortina de vidro;
-
Uma marquise com painél CLT de três camadas com dupla dobragem e telhado de metal com costura vertical fornece proteção contra a chuva para os pedestres.

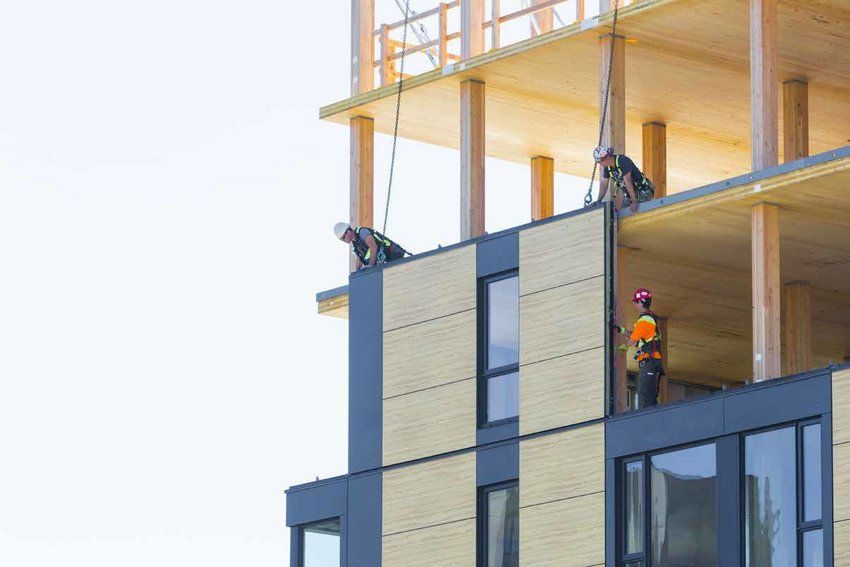

3 - Painél de Fechamento Pré-fabricado
-
O fechamento primário é um sistema de painel exterior pré-fabricado, apoiado em um ângulo de aço (L127x127x13) montado em cada nível do piso.
-
Os painéis têm 8 m de comprimento por 2,81 m de altura (correspondente para dois vãos estruturais e um andar, além de painéis especiais de canto.
-
Os painéis são compostos por um pino de aço e fibra de vidro com manta de isolamento, tela de fibra de madeira com um sistema de revestimento laminado e janelas pré-instaladas.
-
Os componentes estruturais, janela e tela de chuva são pré-fabricados enquanto a barreira de vapor, isolamento de manta e os acabamentos interiores são aplicados no local.

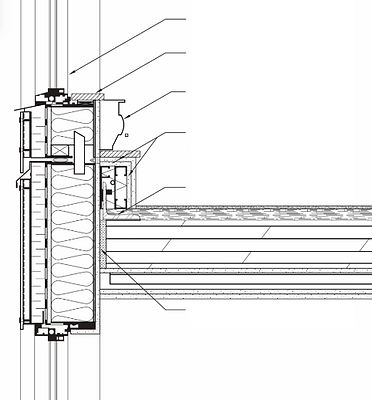

Cobertura Construída
Deck de Metal
Feixe de Aço
Teto Suspenso
Janela
Peitoril de Madeira Pintada
Aquecedor de base Elétrico
Peça com 2x16mm instalado após a montagem do painél, peitoril de madeira pintada
Ângulo de Aço para a conexão com o painél
Peça Oca entre o painél CLT e fechamento com lã mineral
W1 - Montagem exterior do Painél
Pré-Fabricado
Exterior
-
Revestimento pré-acabado de 8 mm
-
Cintas verticais de 25 mm
-
Clipes termicamente intermitentes de 50 mm
-
Isolamento semi-rígido de 50 mm
-
Líquido aplicado a vapor na membrana permeável
-
Placa de revestimento externo de 13 mm
-
Viga de aço de 152 mm
-
Isolamento de manta de fibra de vidro entre pinos
-
Barreira de vapor
-
Tipo GWB: W1 16 mm GWB W1x 16 mm GWB tipo “X”
-
Acabamento interior
SISTEMA DE CONSTRUÇÃO E SERVIÇOS
Os serviços de construção incluem o transporte sistemas, serviços de encanamento, sistemas elétricos, aquecimento, ventilação e ar condicionado e sistemas de proteção contra incêndio.
Os sistemas do edifício são convencionais e no projeto, foram inclusas as seguintes considerações:
-
Consolidação de sistemas prediais em sistemas centralizados, com localizações e distribuições em caminhos ordenados para reduzir infiltrações nos painéis CLT.
-
Construções flexíveis e juntas de expansão para acomodar os núcleos de concreto e a estrutura de madeira.
-
Prevenção e medidas para reduzir acúmulo de água dentro das unidades ou interior das montagens em caso de vazamentos.
-
Pré-projeto de todos os caminhos de distribuição de sistemas para coordenar a altura livre e as folgas de distribuições horizontais montadas na superfície.
1 - Climatização
-
Os sistemas de climatização incluem fornecimento e exaustão de ar e pressurização da escada (uma medida de segurança de vida).
-
A distribuição horizontal para abastecimento e exaustão de dutos ocorre no 18º andar, abaixo do telhado e ramificações para eixos mecânicos verticais, localizados entre unidades para atender a todos os níveis.
-
Dutos flexíveis são usados para diminuir impactos no assentamento da estrutura de madeira.
-
O District Energy System da UBC fornece água quente para aquecimento ambiente e água quente sanitária.
-
Dentro das unidades, há aquecedores elétricos de placa base que fornecem aquecimento ambiente e janelas operáveis que permitem refrigeração e ventilação natural.
-
O exaustor da cozinha usa filtros de carvão para limpar e recircular o ar.
Dutos de fornecimento e exaustão de ar
Duto de ar cai na parede para a grelha ao nível do piso
Ralo Sanitário
Duto de escape no espaço do teto
Drenagem de piso de emergência
Ventilação
Água tratada quente e fria
Ralo Sanitário
Layout típico de banheiro para ocupação individual
Espaço do teto no terceiro nível
3 - Eletricidade
-
Os sistemas elétricos incluem distribuição elétrica e energia, rede de comunicações, rede de dados, alarme de incêndio , iluminação e alimentação de emergência.
-
Uma vaga de estacionamento com carregador para carro elétrico.
-
A energia de emergência é fornecida por meio de um gerador de emergência externo.
-
O alarme de incêndio inclui detecção de calor, detecção de fumaça, acionadores manuais, sinais sonoros e dispositivos visuais.
Bandeja de cabos com 2700mm acima do piso
Solo
19 mm de Madeira Compensada (Pintada)
Localização do equipamento de Frequência de rádio
Acesso à taxa de fogo
Cabo UTP
Shaft com tubos do alarme de incêndio
Bloqueio nos níveis 2 para 18 para tubos de cabos
Tubos
2 - Encanamento
-
Os sistemas de encanamento incluem uma água tratada, bem como sistemas sanitários e pluviais.
-
Os risers expressos nos núcleos atendem a todos os níveis do piso onde a tubulação horizontal é montada na superfície abaixo dos painéis CLT e os serviços do andar de cima através de introduções coordenadas.
-
Para amenizar o impacto da fixação,conexões de aço, compensadores de expansão, juntas de expansão e conectores de tubos flexíveis estão localizados em cada nível e o sistema de água doméstico usa tubulação PEX em vez de cobre.
-
Para mitigar os danos causados pela água, drenos de piso adicionais são colocado dentro das unidades, bem como um acesso altamente visível no painel para os alunos acessarem em caso de rompimento da tubulação.
Layout Elétrico e Hidráulico
Parede Típica na cozinha
4 - Circulação Vertical
-
O prédio possui dois elevadores alojados na estrutura de concreto, em um típico arranjo para edifícios altos.
-
Um dos elevadores funciona com energia de emergência, como o designado para bombeiros.
Plano da sala de comunicações principais
PROGRESSO DA CONSTRUÇÃO

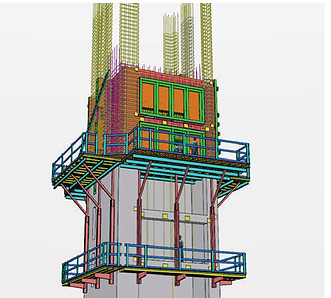

Instalação de formas para o concreto
Estrutura de Aço para a laje de concreto no nível 2
Formas de madeira para o concreto
Derramamento de concreto (esquerda) e os primeiros dois andares de concreto (direita)
Pódio de concreto acabado e núcleos de concreto (esquerda), e preparação do nível 2 para a connstrução de madeira acima
Estrutura de aço para fundações de concreto
Estrutura de aço para as colunas de concreto
Estrutura de aço para os núcleos de concreto
Instalação de sistemas prediais para o pódio de concreto
Instalação de lajes e pilares CLT
Sistemas de construção do pódio de concreto (acima) e dentro de um núcleo de concreto (inferior)
Construção em madeira (topo) e foto com núcleos de concreto acabados (parte inferior)
Planejamento de Pré-Construção
Um planejamento considerável foi realizado antes da construção, a fim de facilitar o processo de construção e abordar alguns dos desafios de construir um edifício com um estrutura híbrida de madeira maciça. A construção, organização e planejamento foram auxiliados por Modelagem 3D. As estratégias para os três principais desafios foram:
Modelo 3D virtual de núcleo de concreto usado para planejar a construção
Núcleo de concreto real em construção
1 - Programação de Construção
2 - Incêndio
3 - Infiltração
-
Entrada do cronograma de construção e adesão dos principais empreiteiros comerciais
-
Processo de aquisição dos principais materiais, sistemas e equipamentos, considerando a disponibilidade
-
Pré-fabricação e armazenamento externo de estrutura de madeira, componentes e painéis de envelope de construção
-
Modelos de design computadorizados e maquetes físicas analisados com antecedência, para garantir a correção e a aprovação
-
Programação de montagem de estrutura de madeira para a primavera e verão, visando reduzir as paralisações relacionadas ao clima
-
Técnicas na madeira para minimizar ou eliminar a soldagem
-
Tubos verticais de incêndio para o Corpo de Bombeiros
-
Piso de CLT revestidos e painéis de CLT com cobertura de concreto e camada do Tipo X com placa de gesso;
-
Treinamento pessoal em prevenção à incêndios
-
Plano de segurança contra incêndio aprovado pelo Corpo de Bombeiros de Vancouver
-
Montagem de estrutura de madeira programada para a estação mais seca
-
Revestimentos resistentes à água aplicados a elementos de madeira para minimizar a absorção de água durante a construção
-
Cobertura de concreto cobrindo a estrutura de laje de madeira , com inclinação para direcionar a drenagem
-
Avaliação do teor de umidade da estrutura da madeira antes de revestir
-
Proteção temporária pré-fabricada contra chuva a ser erguida durante o tempo chuvoso
-
Fechamento pré-fabricado instalado aproximadamente 1 nível abaixo da construção da estrutura
-
Alarmes de fluxo de água ativados e corte de água após algumas horas de vazamento
-
Treinamento pessoal em relação à prevenção de danos causados pela água
PROTEÇÃO CONTRA O FOGO
A proteção contra incêndios foi uma consideração fundamental no projeto de Brock Commons, uma das principais enfoca o regulamento UBC Tall Wood Building (o regulamento específico do local para este projeto), para garantir que a proteção à saúde e segurança seja igual ou melhor do que o exigido pelo Código de Construção BC para um edifício não combustível (ou seja, concreto).
Para conseguir isso, o design utiliza proteção passiva contra incêndio, detecção ativa de incêndio e técnicas de supressão, bem como medidas para proteger o edifício durante a construção.
A maioria dessas técnicas são comuns para prédios residenciais, incluindo a separação da classificação de resistência ao fogo (FRR), que servem para limitar a probabilidade de que elementos estruturais, pisos, paredes e suporte de carga sejam expostas ao fogo, evitando levar à propagação entre andares e proporcionando resistência caso os sprinklers ou os sitemas de incêndio falhem.
Área de Expansão junto à linha do sprinkler ( típicos nos níveis 2 ao 18)
Extintor de Incêndio
Tubulação do Sprinkler
Válvula da mangueira de incêndio
Lajes de piso CLT com colunas de Glulam e conectores de aço
Encapsulamento parcial durante a construção
Construção Concluída
Imagens de Acton Ostry Architects Inc. e Stantec Ltd.
1 - Estratégias de proteção contra incêndios durante a contrução
-
Menos de quatro níveis de madeira desprotegidas durante a construção.
-
Proteção de elementos estruturais de madeira através da instalação de um camada de placa de gesso Tipo X e cobertura de concreto à medida que a estrutura é construída.
-
Tubo vertical funcional em núcleos de concreto.
-
Segurança no local e vigilância de incêndio.
2 - Estratégias ativas de proteção contra incêndio
-
Sistema de alarme de incêndio endereçável e de estágio único, com dispositivos de sinalização sonora e visual.
-
Um sistema automático de sprinklers e um tubo vertical com sistemas conectados ao sistema de água municipal e apoiado por um tanque de água de 20.000 litros no local e bomba de incêndio (ambas funcionando com energia de emergência).
-
O tanque fornece 30 minutos de abastecimento de água, e quase 100% de confiabilidade do sistema.
-
Unidades residenciais totalmente irrigadas, com aspersores para limitar potenciais danos acidentais.
-
Extintores de incêndio também são fornecidos em cada nível.
-
Um sistema de sprinklers a seco (para limitar o congelamento de água e danos à tubulação) instalado sob a cobertura CLT externa.
-
Em áreas 100% desprotegidas são necessárias aberturas e acesso à água, especificamente ao nível do solo.
-
Alarme monitorado e eletricamente supervisionado e sistemas de sprinklers com sinais para os Bombeiros de Vancouver
-
Juntas de expansão onde os tubos do sprinkler podem sair do núcleo de concreto em cada nível.
3 - Estratégias de proteção passiva contra incêndio
-
Nível do solo, escada e núcleos dos elevadores não são combustíveis
-
Revestimento completo da estrutura de madeira (com o exceção do salão do 18º andar, que é totalmente pulverizado) em múltiplas camadas de gesso Tipo X, para fornecer uma boa classificação de resistência ao fogo (FRR) para todos os conjuntos estruturais.
Classificação de resistência ao fogo (FRR): 2
Classificação de resistência ao fogo (FRR): 1
Tanque de Água
PROJETO E CONSTRUÇÃO VIRTUAL
Um modelo virtual 3D do Brock Commons foi desenvolvido e atualizado por um modelador virtual de projeto e construção (VDC) e CadMakers.
O modelador VDC coletou informações de design do outro consultores para criar um modelo preciso da construção, incluindo todos os componentes e sistemas de construção.
Ao longo da fase de design do projeto, o modelo (VDC) foi usado para:
1. Visualização
2. Coordenação multidisciplinar
3. Detecção de choque
4. 4D Planejamento e sequenciamento 4D
5. Revisão de construtibilidade
6. Fabricação digital
O modelo 3D foi usado para posicionar tubos e conduítes, dimensionar furos e poços, garantir folgas, resolver conflitos entre as rotas do sistema e atender outros requisitos espaciais.
A quantidade de materiais foram extraídas do modelo VDC para tomada de decisões, estimativas de custo e planejamento de construção.
Ao projetar a maquete virtual, o modelador VDC desenvolveu uma simulação 4D da sequência de instalação para fins de análise.
Esta simulação da sequência de instalação permitiu à equipe visualizar o processo e atentar-se aos problemas que poderiam atrasar o projeto.
O VDC Modeller modelou e detalhou a madeira maciça que seria utilizada, facilitando para os fornecedores a aprovação do desenho e processo de fabricação.
Software de modelagem utilizados: 3D da Dassault Systemes (inclui CATIA, ENOVIA e Revisão do projeto)
Renderizações arquitetônicas: Trimble Sketchup
Desenhos arquitetônicos: Nemestchek Vectorworks
Desenhos M / E / P: Autodesk Autocad
Desenhos estruturais: CATIA / Autodesk Autocad
PROJETO E CONSTRUÇÃO VIRTUAL
A madeira maciça e madeira composta estrutural são fabricados a partir de outros produtos derivados da madeira. Esses produtos incluem:
-
Madeira laminada colada (GLT)
-
Madeira laminada cruzada (CLT)
-
Madeira Paralela Strand (PSL)
-
Madeira laminada para pregos (NLT)
-
Madeira laminada folheada (LVL)
-
Madeira serrada de cordão laminado (LSL)
-
Madeira Oriented Strand (OSL)
Esses produtos são extremamente versáteis e podem ser utilizados em diversas tipologias de construções e funções. Eles são feitos de uma fonte renovável e fabricado com um baixo teor de carbono, se comparado ao aço ou concreto. Esses produtos podem ser projetados para atributos específicos, como para os acabamentos, estética ou para a estrutura.
Os produtos são fabricados e depois montados no canteiro de obras. A técnica de laminação permite a produção de grandes e pequenas peças estruturais com resistência e qualidade. Os tamanhos são normalmente determinados por restrições de transporte e construtibilidade.
O CLT é utilizado nas lajes dos niveis 3 ao 18.
GLT é usado para a maioria dos colunas estruturais entre os níveis 2 e 18.
PSL é usado para cargas pesadas das colunas estruturais entre os níveis 2 e 5.
Componentes de madeira da superestrutura do Brock Commons
-
Os painéis CLT são fabricados por laminação cruzada com três a nove camadas de restos de madeira fechados com adesivos ou fechos mecânicos.
-
Os tamanhos dos painéis variam normalmente de 50 mm a 300 mm de espessura, de 1,2 m a 3 m de largura, e 5 m a 15 m de comprimento.
-
Os painéis CLT são usados para pisos de suporte de carga, paredes e telhados e podem funcionar como diafragmas ou paredes de cisalhamento.
-
As aberturas nos painéis podem ser pré-cortadas na fábrica ou no local, variando de orifícios menores para tubos e dutos para aberturas de portas e janelas.
1 - Madeira Laminada Cruzada
2 - Madeira Laminada Colada
-
A madeira laminada colada é um produto estrutural que compreende várias camadas de madeira de lei dimensionada colada com adesivos estruturais duráveis e resistentes à umidade.
-
A madeira serrada GLT é um tipo especial (lamstock) que é comprado diretamente de serrarias em três espécies de combinações: Douglas Fir & Larch, Hem & Fir, e Spruce & Pine.
-
GLT é usado para aplicações estruturais em vigas, colunas, treliças pesadas, entre outros.
-
O GLT pode ser fabricado com várias formas (retas, curvas) e pode atender a complexidade de design e requisitos estruturais.
-
PSL é uma madeira composta estrutural de alta resistência, fabricada por colagem de fios de madeira sob alta pressão.
-
Os fios de madeira PSL são provenientes do Canadá e Estados Unidos.
-
PSL é usado para colunas pesadas, vigas e aplicações em plataformas onde é preciso alta resistência à flexão.
-
É um produto comercializado pela Parallam®.
3- Madeira paralela Strand
AUTORA
rafaela rocha
Estudante de Arquitetura e Urbanismo da Universidade de Brasília. Cursando atualmente o 8° semestre
